Rancang instalasi GOR Olahraga

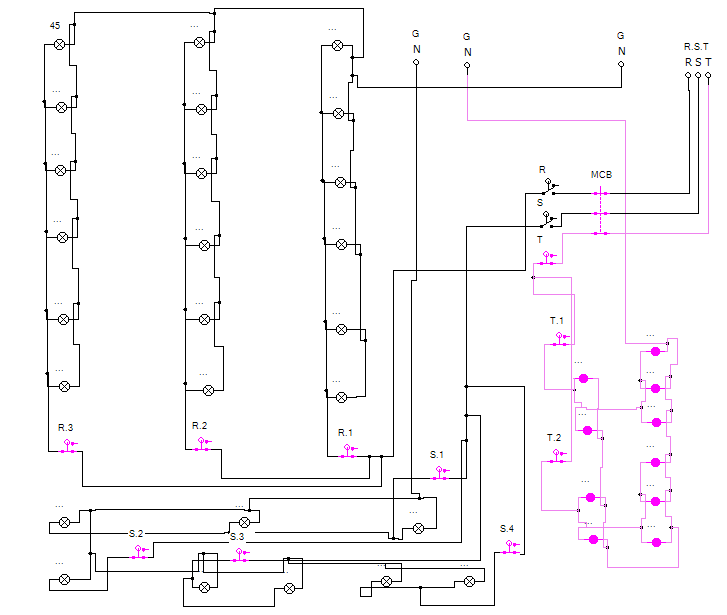

1. gambar skema instalasi denah GOR



  2.Wearing dan pengaplikasian simulasi instalasi GOR

A.Sebelum MCB di On semua lampu dalam keadaan Off

   B. Setelah MCB ON Saklar R sebagai Pengatur Cahaya lapangan dinyalakan, Maka Setiap Saklar R akan Dapat menyalakan masing masing baris lampu yang sudah di seri.





C. Selanjutnya Saklar S yang juga tersambung dengan MCB dapat menyalakan Masing-masing      saklar Pada rangkaian ruangan pada bagian bawah, yang terdapat ruangan musholla,kantin, dll



D. Selanjutnya Saklar T yang juga tersambung dengan MCB dapat Menyalakan Lampu Pada       ruangan yang ada disebelah kanan Gambar, termasuk runagn Kamar mandi laki-laki dan perempuan dan Gudang.





E. Selanjutnya, Bila keadaan Lampu dari Saklar R S T dinyalakan semua,

 Wearing di atas menggunakan software visio dan E-KTS
